数字逻辑期末复习（2）

易错点：

隐式网

  • 在 Verilog 语言中，如果你在一个 assign语句中使用了一个没有提前声明的信号名称，或者将未声明的信号连接到模块端口，Verilog 编译器并不会报错，而是会“自作聪明”地帮你自动创建一个信号。

  • 默认行为：这个自动创建的信号（隐式网）默认类型是 1-bit 的 wire。

1
2
3
4
5
6
7
8
9
10
11
wire [2:0] a, c; // 声明了两个 3 位的向量 a 和 c
assign a = 3'b101; // a 被赋值为二进制 101

// 这里的 b 从未被声明！
// Verilog 隐式地创建了 b，并且它只有 1 bit。
assign b = a;
// 结果：b 只能容纳 a 的最低位（即 1），a 的高两位被丢弃了。

assign c = b;
// 结果：c 得到了 b 的值。因为 b 是 1，c 就变成了 001。
// BUG：原本预期的可能是 c = a (101)，但实际上 c 变成了 001。
  • 后果：导致数据丢失，而编译器可能不会报错，导致逻辑错误很难被发现

打包数组 非打包数组

  1. Packed (打包) -> 写在名字左边
    • 形式：reg [7:0] data;
    • 含义：这些位是紧挨在一起的，被视为一个整体。
    • 理解：把它想象成一个“数值”或一个“字”。比如 [7:0] 就是一个 8 位的整数。你可以直接对它进行数学运算（加减乘除）。
    • 硬件视角：这是一组连续的导线（总线）。
  2. Unpacked (非打包) -> 写在名字右边
    • 形式：reg data [7:0];
    • 含义：这些是独立的元素集合。
    • 理解：把它想象成 C 语言或 Java 中的“数组”或“列表”。这里有 8 个独立的寄存器，每一个都互不相干。你通常不能直接拿整个数组去做加法，只能一个一个取出来用。
    • 主要用途：用来做内存（RAM/ROM）。

访问向量元素

  • 简单来说，如果你把一个多位的信号（向量）看作是一排并列的电线，这张图就是在教你如何只接通其中的某一根或某几根电线。

1.整体赋值 (Accessing Entire Vector)

​ 图片上半部分讲的是最简单的情况：

  • 语法：assign w = a;
  • 规则：直接把向量 a 的值赋给向量 w。
  • 自动调整：如果 w 和 a 的位宽（长度）不一致，Verilog 会自动处理：
    • 如果右边短，左边长：零扩展（高位补0）。
    • 如果右边长，左边短：截断（丢弃高位，只保留低位）。
  1. 部分选择 (Part-Select) —— 核心内容

​ 图片下半部分展示了如何只操作向量的一部分。

  • 选取一段 (切片)：
    • w[3:0]：选中 w 的低 4 位（第3位到第0位）。
  • 选取一位：
    • x[1]：选中 x 的第 1 位。
    • x[1:1]：效果同上，也是选中第 1 位。
  • 特殊索引：
    • z[-1:-2]：如果定义时用了负数索引，取值时也可以用负数。
  1. ⚠️ 重要规则：方向必须匹配 (Direction Matching)

图片中特意举了一个**非法（Illegal）**的例子，这是初学者最容易犯的错：

  • 错误代码：b[3:0] // Illegal
  • 正确代码：b[0:3]
  • 原因：这取决于变量 b 是如何声明的。
    • 如果声明时是 wire [0:7] b;（升序，0是高位/起始位），那么你在切片时也必须遵守这个方向，写成 [0:3]。
    • 你不能反着来（用 [3:0] 去访问一个升序声明的变量），这在 Verilog 中是非法的。
  1. 复杂的跨位赋值

​ 最后一行代码展示了如何把两个不同方向或位置的切片连在一起： assign w[3:0] = b[0:3];

​ 这意味着一一对应的连接：

  • w 的第 3 位 <— 连接到 —> b 的第 0 位
  • w 的第 2 位 <— 连接到 —> b 的第 1 位
  • …以此类推。

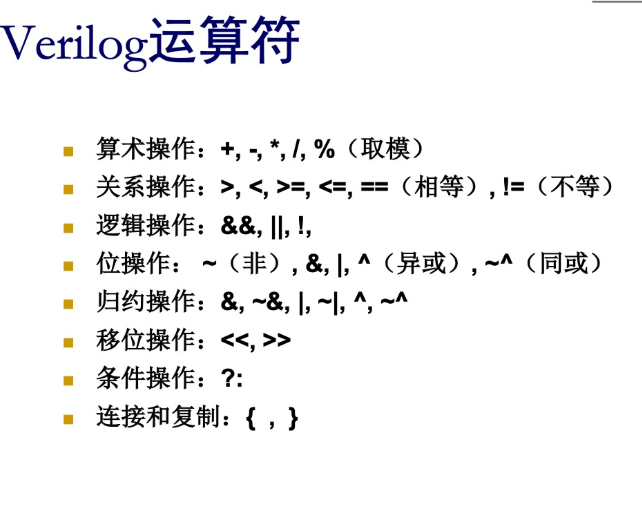

位操作符 逻辑操作符

  • 位操作符：是对总线上的每一根电线分别进行操作，输入几位，输出通常也是几位。
  • 逻辑操作符：是把整个信号看作**“真”或“假”**，输出结果永远只有 1 位 (1 或 0)。

位操作符

这类操作符会对两个操作数的对应位（第0位对第0位，第1位对第1位……）独立进行逻辑运算。

符号：

  • & ：按位与 (AND)
  • | ：按位或 (OR)
  • ^ ：按位异或 (XOR)
  • ~ ：按位取反 (NOT，这是一元操作符)
  • ~^ 或 ^~ ：按位同或 (XNOR)

逻辑操作符

这类操作符用于判断条件的真 (True) 或 假 (False)。

  • 规则：如果操作数是 0，则视为“假”；如果操作数是任何非零值（不管有多少位，只要有一位是1），则视为“真”。
  • 结果：结果永远只有 1 bit（1 代表真，0 代表假）。

符号：

  • && ：逻辑与 (AND)
  • || ：逻辑或 (OR)
  • ! ：逻辑非 (NOT)

例子

  • **&与&&**的差别
  • 假设： A = 4'b0100 (十进制 4) B = 4'b0010 (十进制 2)
1
2
3
4
5
6
7
8
9
10
11
12
13
//位操作符
wire [3:0] res_bitwise = A & B;
//   0 1 0 0
// & 0 0 1 0
// ---------
//   0 0 0 0  -> 结果是 4'b0000 (0)

//逻辑操作符
wire res_logical = A && B;
// A 是非零值 -> 真
// B 是非零值 -> 真
// 真 && 真 -> 真
// 结果是 1'b1

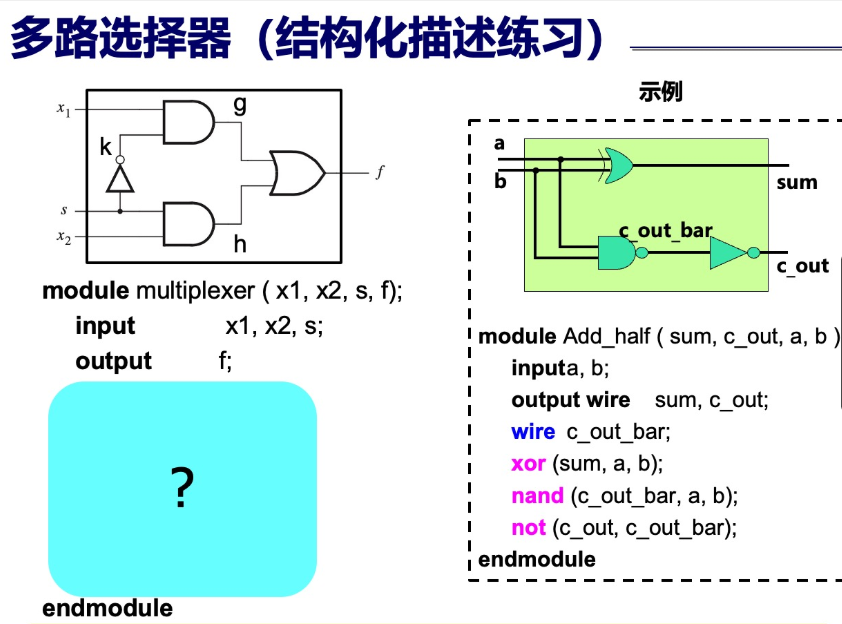

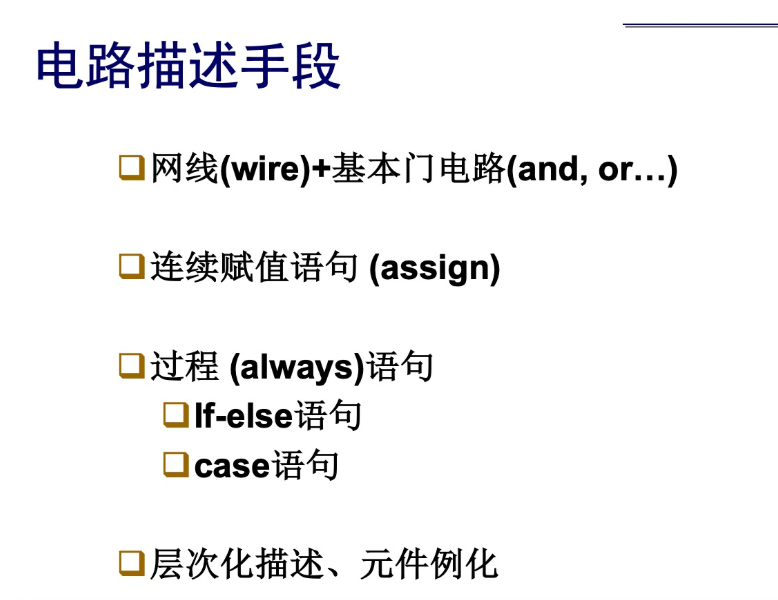

Verilog简介

Verilog建模方式

  • 结构化描述方式 （对应逻辑门）
  • 连线，调用元件

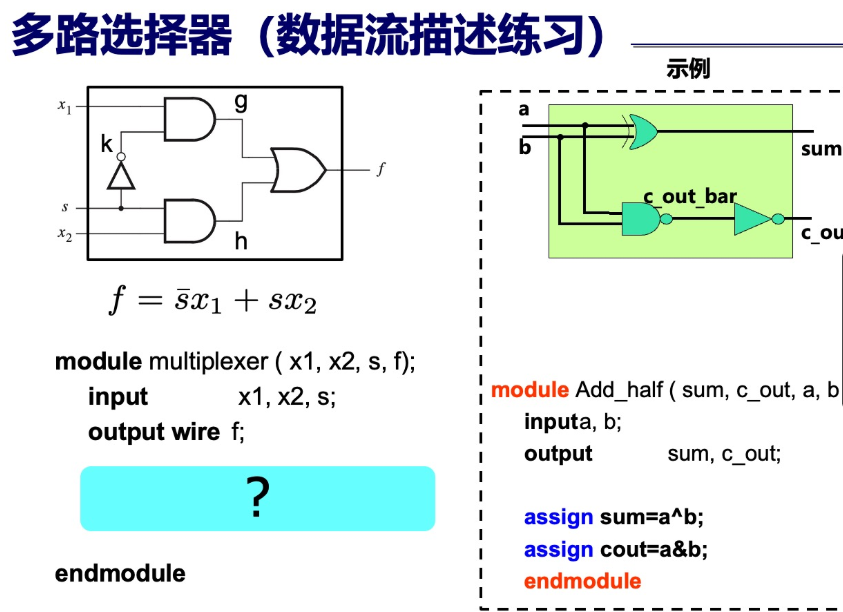

  • 数据流描述方式 （对应逻辑表达式）
  • assign，连续赋值

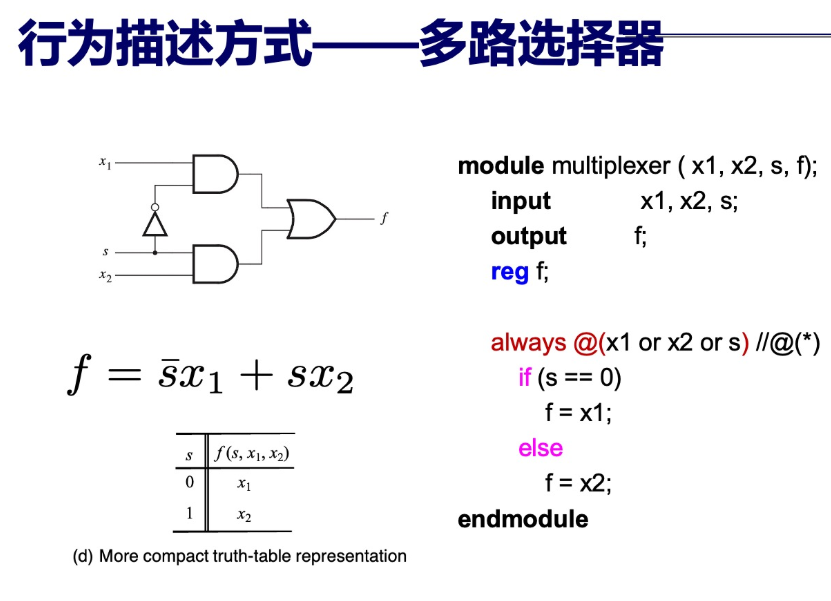

  • 行为描述方式 （对应真值表）
  • always块，逻辑判断

仿真与测试激励

测试模块（tb.v）的编写

  • 输入信号产生：initial语句，always语句
  • 输出结果检查：$monitor，$display，波形图
  • top模块为什么没有端口：top已经是最顶层模块，不会被其他模块实例化，因此不需要有端口

被测模块（DUT）

  • 测试模块不需要知道被测模块具体的实现细节
  • 测试模块可以通过模块名及端口说明使用被测模块
  • 自上而下设计方法

时间尺度

  • timescale 时间尺度
1
2
3
`timescale 10ns/1ns
//10ns  ->  单位时间 time_unit  代码中延时数值的基准
//1ns  ->  精度 time_precision  仿真器能分辨的最小时间刻度

  • 时间精度不能大于时间单位

    理解：尺子的最小刻度不能比测量单位大

  • 数字只能是1，10，100，不要出现5，20这样的数字

  • 尽可能的使时间精度与时间单位接近

  • 精度和单位差距越大，仿真越慢

测试模块 — 激励+输出

  • 只有always/initial过程块中赋值的变量才需要定义为reg
  • initial过程块只执行1次，且不可综合
  • #：延迟，不可综合

测试模块 — 过程块

  • initial：赋初值，产生激励信号，检查输出结果（只执行一次）
  • always：产生周期性激励信号（重复执行）

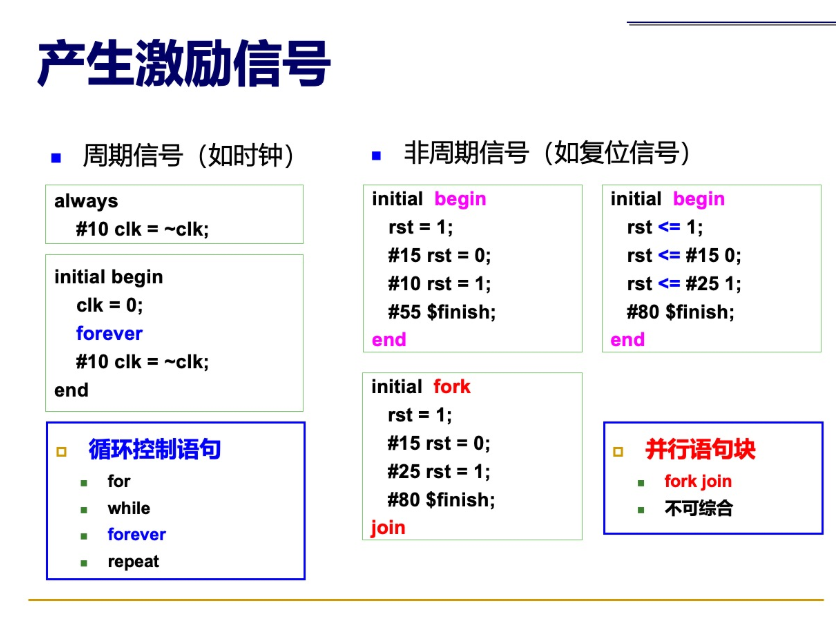

产生激励信号

1. 左侧：产生周期信号（如时钟 clk）

在仿真中，我们需要人为造一个不停跳变的时钟信号。

  • 写法 1：利用 always 块

    1
    always #10 clk = ~clk;
    • 含义：每过 10 个时间单位，clk 翻转一次。
    • 结果：产生一个周期为 20（10高电平+10低电平）的方波。
    • 注意：这种写法通常需要在 initial 块里先把 clk 初始化为 0，否则 x（未知）取反还是 x。

  • 写法 2：利用 forever 循环

    1
    2
    3
    4
    5
    initial begin
        clk = 0;        // 先初始化
        forever         // 无限循环
            #10 clk = ~clk;
    end
    • 含义：效果和上面完全一样。forever 是死循环语句，专门用于仿真产生时钟。
    • 循环控制语句（蓝框）： 列出了 Verilog 中用于控制循环的关键词：for, while, forever, repeat。这些多用于 Testbench，在实际硬件设计（RTL）中较少使用（除了 for 有时用于批量生成电路）。
2. 右侧：产生非周期信号（如复位 rst）

  • 这里展示了三种不同的写法来实现同一个时序波形，重点在于理解 “串行执行” 和 “并行执行” 以及 “时间累加” 的区别。假设我们需要这样一个波形：0时刻为1 -> 15时刻变为0 -> 25时刻变回1 -> 80时刻结束。

  • A. 串行执行 (begin ... end) - 左上角

1
2
3
4
5
6
initial begin
    rst = 1;
    #15 rst = 0;  // 等待15个单位，执行置0
    #10 rst = 1;  // 再等待10个单位（绝对时间15+10=25），执行置1
    #55 $finish;  // 再等待55个单位（绝对时间25+55=80），结束仿真
end

  • 核心逻辑：begin...end 块内的语句是顺序执行的。

  • 延迟叠加：下一句的延时是在上一句执行完的基础上叠加的。

  • 计算：第二个动作发生在 15 + 10 = 25 时刻。

  • B. 并行执行 (fork ... join) - 右下角

1
2
3
4
5
6
initial fork
    rst = 1;
    #15 rst = 0;  // 绝对时间 15时刻执行
    #25 rst = 1;  // 绝对时间 25时刻执行
    #80 $finish;  // 绝对时间 80时刻执行
join

  • 核心逻辑：fork...join 块内的语句是并行执行的（同时启动）。

  • 绝对时间：所有的延时都是相对于0时刻（块开始时刻）算的，互不影响。

  • 计算：你看这里的数字变成了 #25，因为它直接指定了在第 25ns 发生动作，而不是像上面那样写 #10（增量）。

  • 红框提醒：这种 fork...join 写法完全不可综合，只能在仿真里用。

  • C. 非阻塞赋值调度 - 右上角（比较少见但在仿真中有效）

1
2
3
4
5
6
initial begin
    rst <= 1;
    rst <= #15 0; // 调度：在15时刻变成0
    rst <= #25 1; // 调度：在25时刻变成1
    #80 $finish;
end
  • 核心逻辑：这里使用了非阻塞赋值 + 内部延迟。
  • 非阻塞特性：这几行代码几乎是瞬间执行完的（没有阻塞），但是它们预约了未来的赋值。
  • 结果：效果和 fork...join 类似，指定的是绝对时间点（相对于当前时刻）。

Verilog可综合基本语法

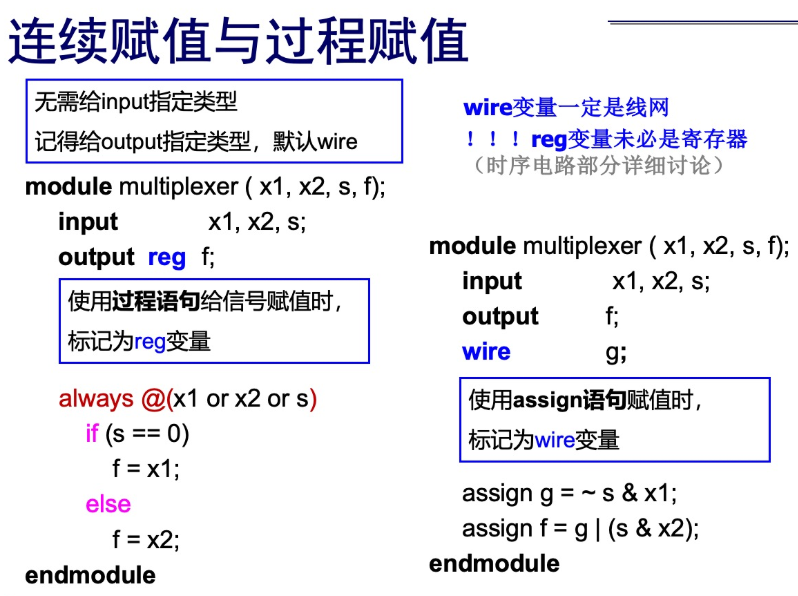

  • 连续赋值语句assign（实现组合逻辑电路）

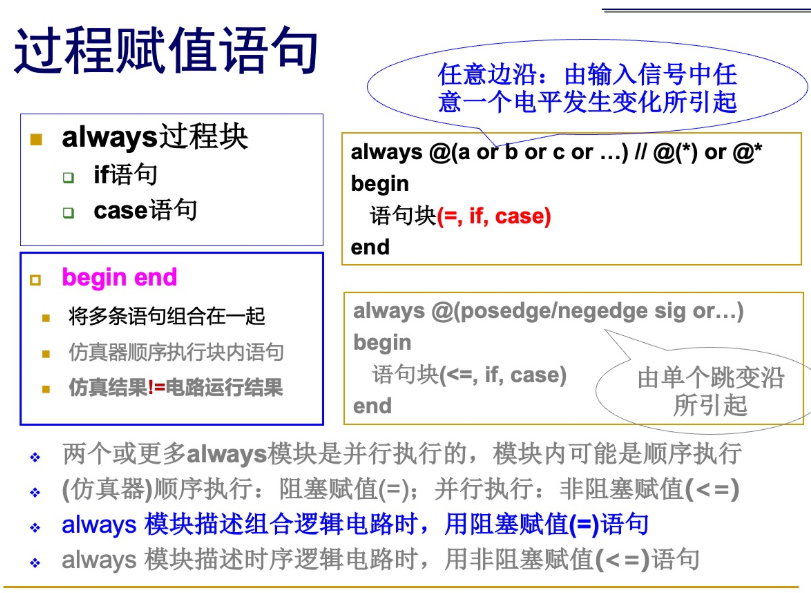

  • 过程赋值语句always过程块

常用数据类型

  • wire（线网）：表示元件中的物理连接
  • reg（寄存器）：always、initial过程的输出
  • 除了应该定义为reg的都定义为wire
  • wire缺省值为z，reg缺省值为x

Verilog中的四值逻辑

  • 0，1，x，z
  • 赋值的时候，x代表不在意这个逻辑状态，可以减少bug
  • 仿真结果中x表示状态未知或状态冲突
  • z：悬空、相当于短路的状态，高阻态

数据表示方式

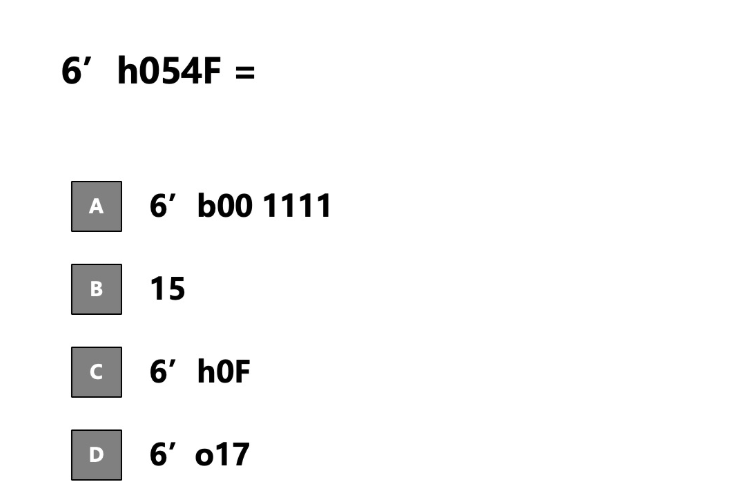

  • 解题：把题面四个十六进制数字写成二进制，前面的6表示只有六位数据，留下后六位，相当于001111，十进制的15，四个选项代表的都是十进制下的15，答案选ABCD
  • “`”表示一个编译预处理
  • 宏定义：`define
  • 文本包含：`include…… 当前文件中插入一个文件
  • 时间尺度：`timescale
